Hvordan måles og bestemmes den påkrævede slangeklemmestørrelse korrekt?

I industrielle, automobil-, landbrugs- og endda daglige husholdningsapplikationer, slangeklemme (også kendt som slangeruller eller klemmer) er kernekomponenter, der sikrer forseglet, sikker og pålidelig drift af væske- eller gastransmissionssystemer. Men mange lækager og fejl skyldes ofte ukorrekt slangeklemme størrelse valg.

Hvorfor er nøjagtig måling afgørende?

Kerneprincippet for valg af slangeklemmestørrelse er at sikre, at den påkrævede diameter er inden for klemmens minimum og maksimum klemmeområde, ideelt i midten af ​​dette område.

For lille: Klemmen kan ikke monteres eller strammes, hvilket fører til installationsfejl.

For stor: Selv når den er strammet til dets grænser, kan klemmen ikke give tilstrækkeligt radialt tryk, hvilket resulterer i dårlig tætning, systemtryklækager eller slangeløsning.

For stramt eller løst: Selvom det kan klemme, påvirker det klemmens drejningsmoment og klemkraftens ensartethed, hvilket potentielt kan forårsage lokal slangeskade eller langvarig spændingsfejl.

Korrekte måletrin for slangeklemmestørrelse: For at bestemme den nødvendige slangeklemmestørrelse skal du måle den ydre diameter (O.D.) af den "installerede slange". Bemærk venligst, at genstanden, der måles, er den slange, der er monteret på fittingen eller røret.

Trin 1: Mål den ydre diameter (O.D.) af den installerede slange

Dette er det mest afgørende skridt.

Nødvendige værktøjer: Brug en højpræcisions kalibre- eller målebånd (til slanger med stor diameter).

Montering af slangen: Sæt slangen (f.eks. gummislange, silikoneslange) helt ind i modhagedelen af fittingen, fittingen eller røret, der skal fastspændes.

Nøjagtig måling: Mål den ydre diameter af slangen på den position, hvor den allerede er monteret på fittingen og klar til slangeklemmen.

Vigtig bemærkning: Slangens ydre diameter udvides efter montering på fittingen. Denne udvidede diameter er den faktiske størrelse, som slangeklemmen skal fastspænde. Mål aldrig kun den ydre diameter af slangen i dens afmonterede tilstand.

Gennemsnitlig måling: Det anbefales at måle diameteren på to punkter vinkelret på hinanden på omkredsen og tage gennemsnittet for at eliminere en lille elliptisk forvrængning.

Trin to: Udvælgelse og matchning – Tilpasning af slangespændeområdet

Efter at have opnået den nøjagtige "installerede slangeydre diameter", er næste trin at matche slangeklemmens specifikationer.

Identifikation af produktsortimentet: Professionelle slangeklemmeprodukter vil angive deres "minimum fastspændingsdiameter" og "maksimum klemmediameter."

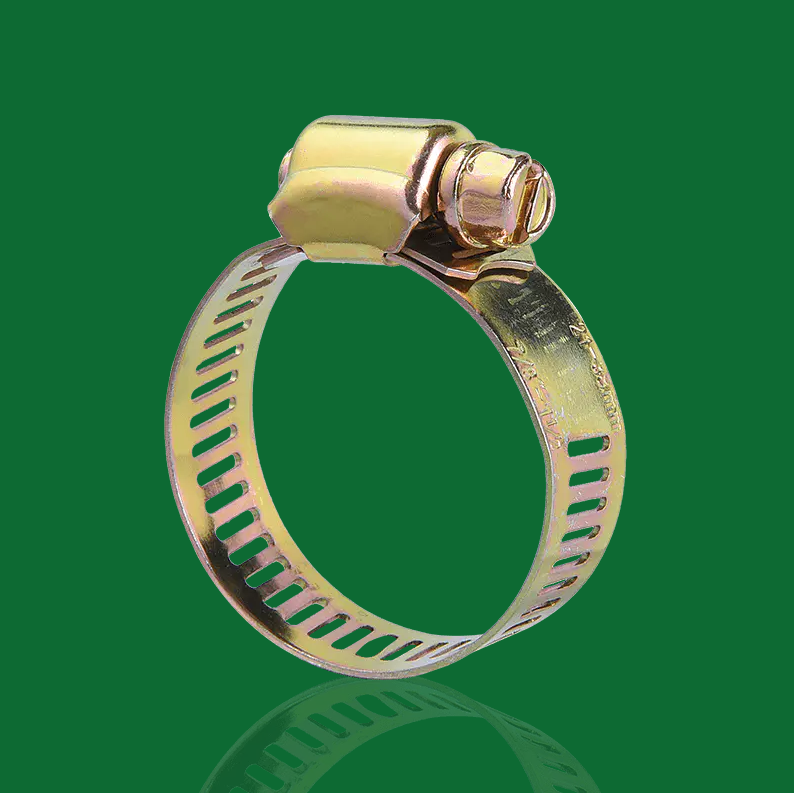

For eksempel: En snekkegearslangeklemme kan have en specifikation på 20 mm - 32 mm.

Matchningsprincip: Sørg for, at den installerede slanges ydre diameter, du målte, falder inden for den midterste tredjedel af det valgte slangeklemmespecifikationsområde.

Hvis den målte diameter er 25 mm, er en 20 mm - 32 mm klemme ideel, fordi den falder i midten og efterlader tilstrækkelig justeringsmargin.

Avanceret valg: Under hensyntagen til anvendelsesmiljøet og slangeklemmetypen

Udover nøjagtig dimensionsmåling, korrekt slangeklemme valget kræver også, at det specifikke applikationsmiljø og ydeevnekravene tages i betragtning for at bestemme den bedst egnede slangeklemmetype:

Højtryks- eller højvibrationsmiljøer:

Beskrivelse: Når slangeforbindelsen skal modstå højt internt tryk, eller systemet oplever hyppige mekaniske vibrationer.

Anbefalet slangeklemmetype: T-bolt type slangeklemmer bør vælges, fordi de giver højere og mere ensartet klemkraft, hvilket sikrer pålidelige forbindelser.

Miljøer med drastiske temperaturvariationer:

Beskrivelse: Store udsving i systemets driftstemperatur kan forårsage betydelig termisk udvidelse og sammentrækning af slangen, hvilket påvirker dens tætningsevne.

Anbefalet slangeklemmetype: Konstant kraft slangeklemmer anbefales. Disse klemmer kompenserer automatisk for diameterændringer gennem en indbygget fjedermekanisme, der opretholder en konstant klemkraft over hele temperaturområdet og forhindrer lækager.

Miljøer, der kræver høj korrosionsbestandighed:

Beskrivelse: Anvendelig til ætsende miljøer såsom fugtigt, saltspray, marine miljøer eller kontakt med kemiske medier.

Anbefalet slangeklemmetype: Der skal anvendes 316 rustfri stålslangeklemmer. De giver det højeste niveau af korrosionsbestandighed, hvilket sikrer, at forbindelsen bevarer strukturel integritet og funktion under barske forhold.

Korrekt valg af slangeklemmestørrelse er hjørnestenen i at sikre, at dit væskesystem fungerer tæt og sikkert. Hvis du har spørgsmål om slangeklemmespecifikationer eller har brug for skræddersyede løsninger, er du velkommen til at kontakte vores professionelle slangeklemme tekniske team.
